1Плотина Сен-Френсис
Дамбу Сент-Френсис проектировал архитектор Вильям Малхолланд. Проект был задуман как монументальное сооружение, предназначенное для обеспечения водой и электроэнергией всего Лос-Анджелеса.
Для этого был спроектирован и построен гигантский акведук (372 км) через горный массив Сьерра-Невада. Одних только туннелей сквозь восточные склоны массива было прорублено 80 км. Один из таких туннелей начинался в 70 км к северу от Лос-Анджелеса. Там же, над отвесной 300-метровой скалой, обрывающейся вниз, в каньон Сент-Френсис, Малхолланд построил две электростанции, которые должны были преобразовывать энергию падающей в каньон воды в электроэнергию, питающую город.
В этом же месте, как раз посредине каньона, между двумя электростанциями была запланирована постройка гигантской дамбы. Излишки воды, приносимые акведуком, должны были собираться в огромный резервуар и, в случае необходимости, этот резервуар мог обеспечивать водой Лос-Анджелес целый год! Великолепный проект. Но именно этот проект и называют самым нелепым и несуразным проектом 70-летнего строителя.
Геологи предупреждали проектировщика о том, что он собирается строить плотину на ненадежном месте. Плотина была расположена вдоль геологического разлома, выходящего к поверхности.
Поэтому грунт под самой плотиной состоял в основном из обломочных пород, который все время размывался водами каньона и растворялся в его водах, превращаясь в грязь из слюдянистого кварца. На этой грязи и возвел гигантскую плотину опытный архитектор, не вняв ничьим предупреждениям.

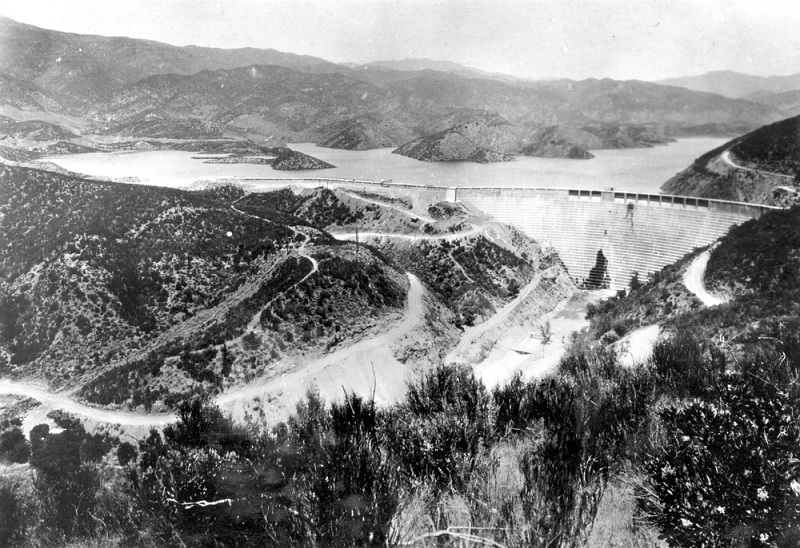

Высота сооружения была 62 метра, длина плотины — 210 метров, толщина у основания — 52 метра. Но почти сразу бетонный фундамент начал течь, пропуская воду из водохранилища на 38 000 акрофутов воды. По бетонной стене самой плотины тоже обозначились трещины.
За 20 минут до наступления часа Х воды стали просачиваться из резервуара в результате утечки. Наводнение разрушило здание ГЭС расположенное в 1 км ниже плотины в 12.04 утра 13 марта 1928.
С раннего утра 12 марта со стороны обломочных горных пород появилась большая трещина. Специальная инспекция осмотрела ее и вызвала самого Малхолланда. Но он счел эту трещину незначительной.

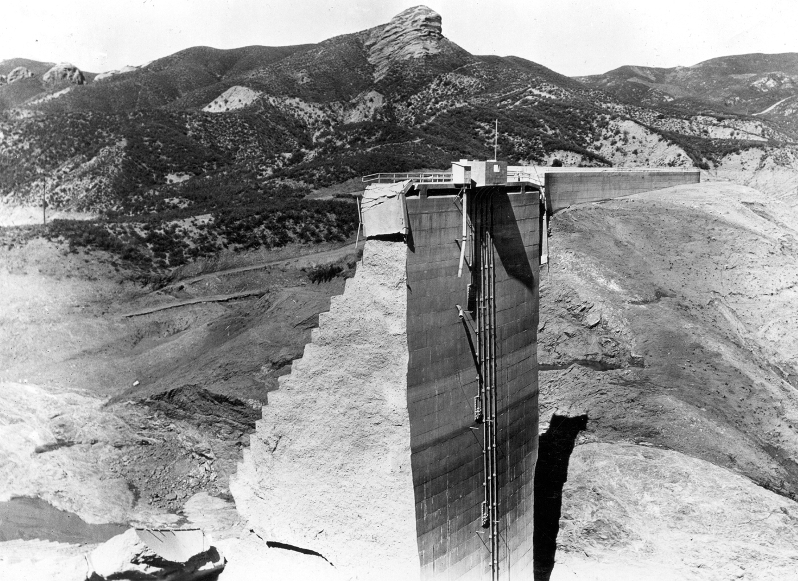

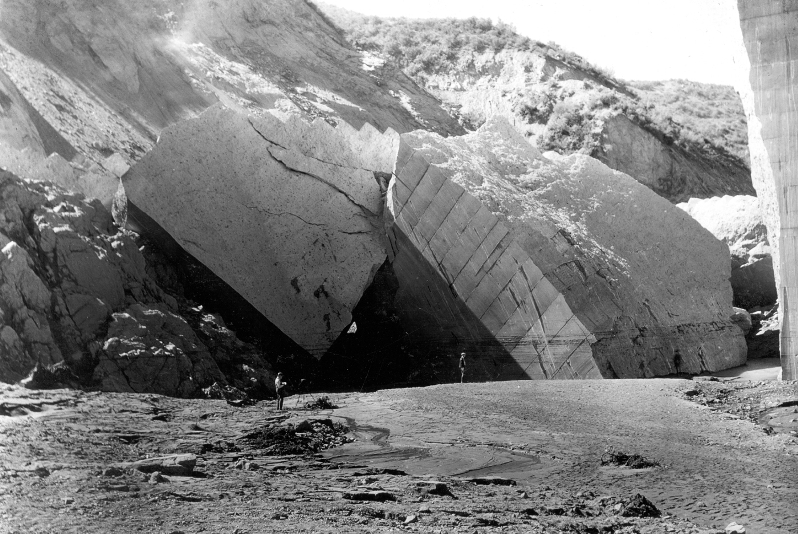

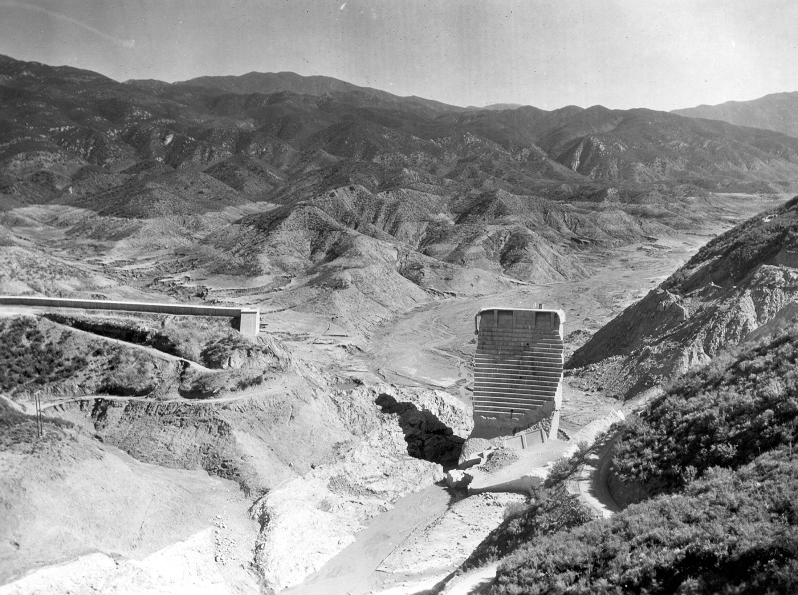

Поздним вечером того же дня, в 23 часа 58 минут плотина не выдержала. Со страшным грохотом несколько секций плотины, весом 3000 тонн каждая, были отброшены валом воды, несущей миллиарды литров в долину Санта-Клара.
Дом второй электростанции на 300 метровой скале задрожал, и огни Лос-Анджелеса замерцали и погасли.

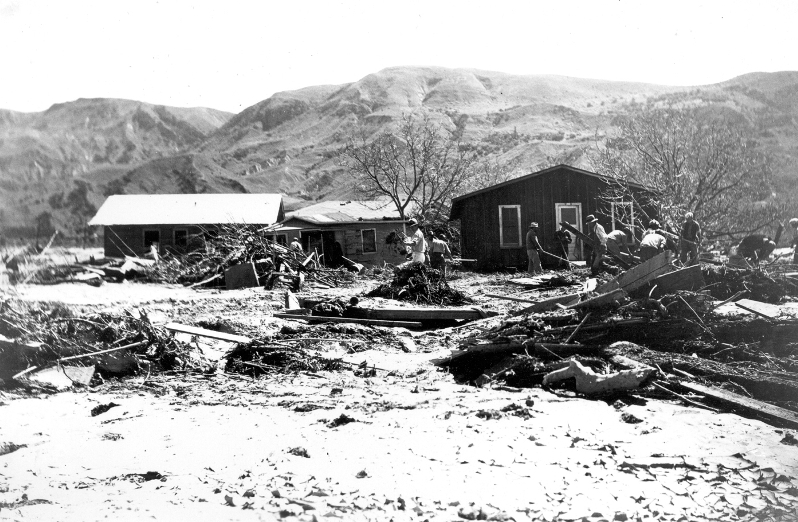

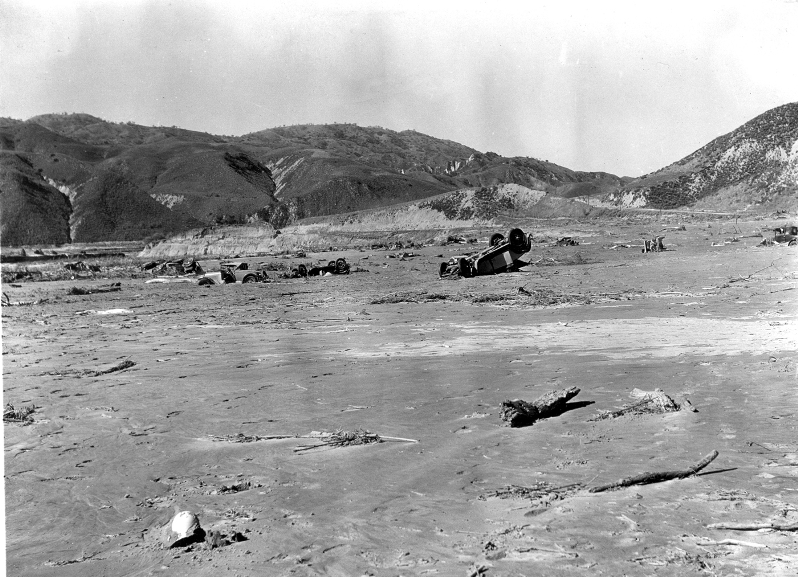

Долина Санта-Клара лежала в 15 километрах от злополучного каньона. Там располагался строительный лагерь, где в палатках спали 150 человек, занятые на строительстве. Из них 66 удалось чудесным образом избежать волны, остальные погибли.

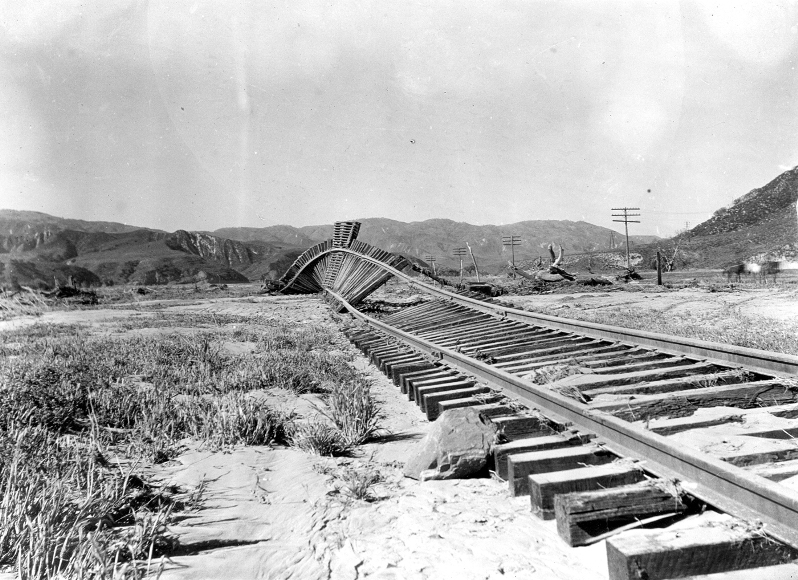

Миновав долину и рабочий лагерь, рокочущая водяная стена набросился на Калифорнийском шоссе, и поглотила 50 автомобилей со 125 пассажирами.

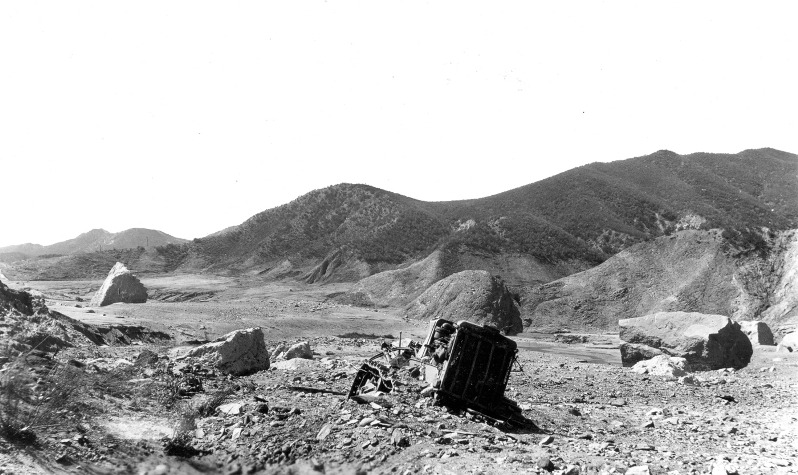

Позже некоторые были обнаружены под слоем грязи в 35 километрах от шоссе. Разлившись в ширину до 3 километров, вода замедлила свой бег и превратилась в поток грязи, несущий в воды Тихого океана обломки строений, изгородей и другой хлам.
Но и в этом, «замедленном» виде это явление представляло собой ревущий вал воды высотою в 36 метров и шириною в 3 км. С разрывающим душу воем пронесся он мимо Лос-Анджелеса, к счастью для горожан, и обрушился в Тихий океан. К этому времени дамба просуществовала всего 2 года.
В результате проведенного расследования вся вина и ответственность были возложены на одного человека, который взял себе право принимать единоличные решения, касающиеся возведения плотин и дамб. 73-летний Уилльям Малхолланд полностью принял на себя вину и ответственность за смерть около 600 человек.
2Плотина Мальпассе

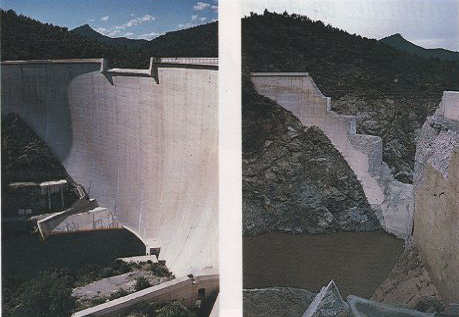

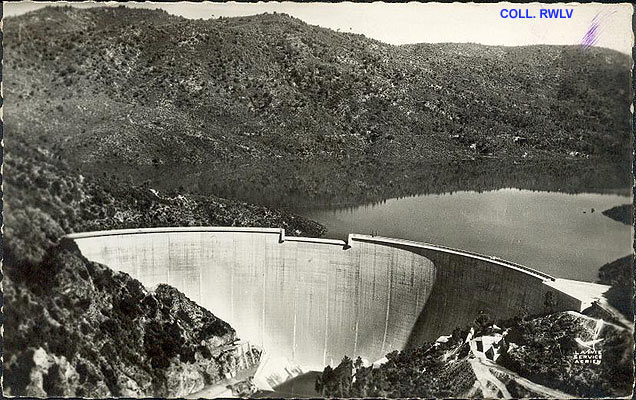

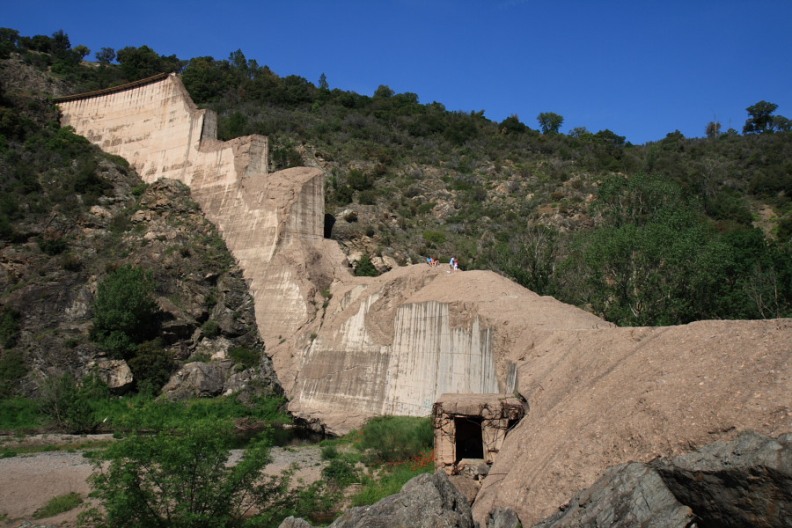

Мальпассе — бетонная арочная плотина на реке Рейран, построенная примерно в 7 км к северу от города Фрежюс (южная Франция, департамент Вар, Лазурный берег), который и тогда и сейчас был известным курортом юго-восточного берега Средиземного моря. Плотина предназначалась для целей ирригации и водоснабжения. Её длина по гребню составляла 222 м, ширина по гребню — 1,5 м, ширина по основанию — 6,82 м, ширина паводкового водослива — 30 м. Арка плотины двояковыпуклой кривизны симметричного очертания.
2 декабря 1959 года плотина Мальпассе рухнула, город Фрежюс подвергся практически полному затоплению. В результате наводнения погибло 423 человека (по официальным данным), общий размер ущерба в денежном эквиваленте составил около 68 млн. долларов США.
15 ноября 1959 года была обнаружена повышенная фильтрация воды сквозь правый берег, примерно в 20 м от плотины. 19 ноября в районе Мальпассе начались обильные дожди. За почти двухнедельный период выпадает 500 мм дождевых осадков (при этом в течение последних 24 часов перед аварией выпадает 130 мм).
2 декабря в связи с тем, что дождь продолжается, а уровень воды в верхнем бьефе (уровень воды со стороны водохранилища) не доходит до края плотины всего на 28 см, персонал плотины запрашивает разрешение у администрации департамента Вар на открытие затворов паводкового водосброса. Опасаясь подтопления строительной площадки автодороги А8, строящейся в 200 метрах ниже по течению (могли быть повреждены быки моста, бетон которых был залит недавно), администрация района запрещает открывать водосброс.
В 18 часов 00 минут поступает разрешение на частичное открытие затворов водосброса — его открывают с расходом 40 куб. м/сек, что крайне мало для оперативной сработки водохранилища.

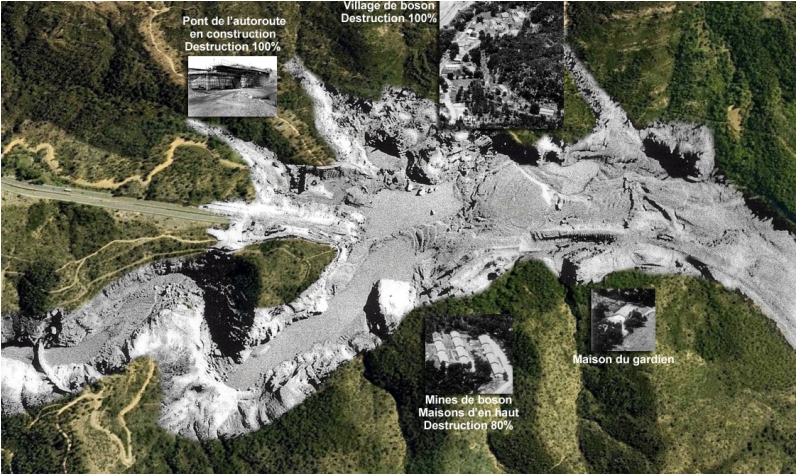

21 час 13 минут. Час Х. Происходит обрушение напорного фронта плотины Мальпассе. Прорыв создает волну высотой 40 м, двигающуюся со скоростью 70 км/ч. В течение нескольких минут полностью уничтожены 2 маленькие деревни — Мальпассе и Бозон, а также стройплощадка автодороги А8. Работник плотины, живущий неподалеку, беспомощно наблюдает за драмой. Он не имеет возможности никого и никак предупредить об аварии. По словам выживших свидетелей, в момент аварии со стороны плотины раздался сильный треск, затем во всех домах ударной волной воздуха были выбиты двери и окна (что свидетельствует о мгновенном разрушении тела плотины — огромная стена воды сработала как поршень, двигаясь в узком каньоне, сжав воздух впереди себя). Неизвестный житель долины дозванивается по телефону до полицейского управления Фрежюса, но там никаких мероприятий не предпринимают.

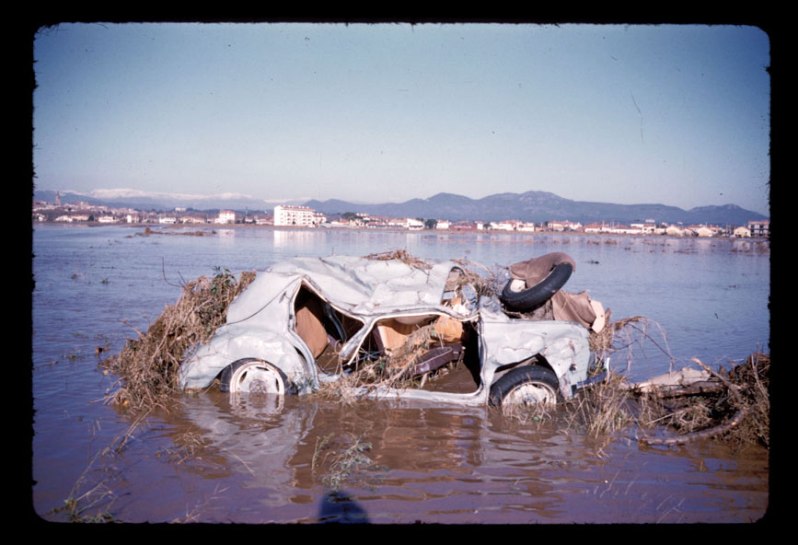

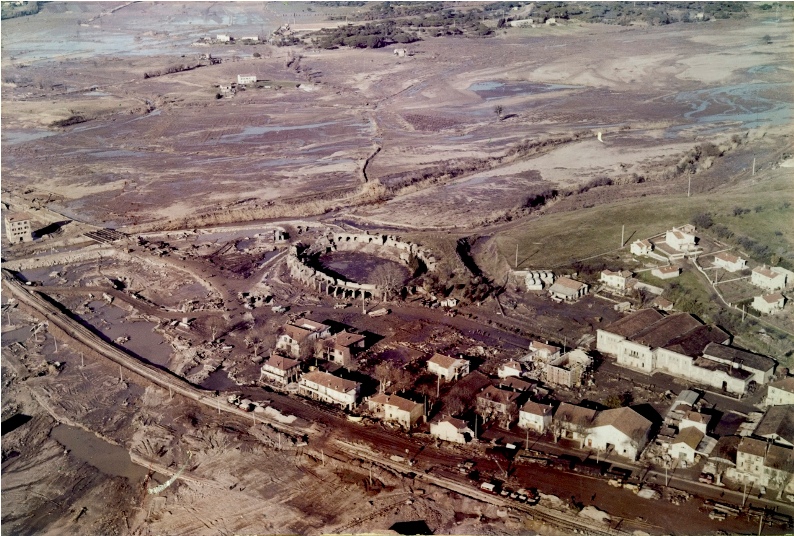

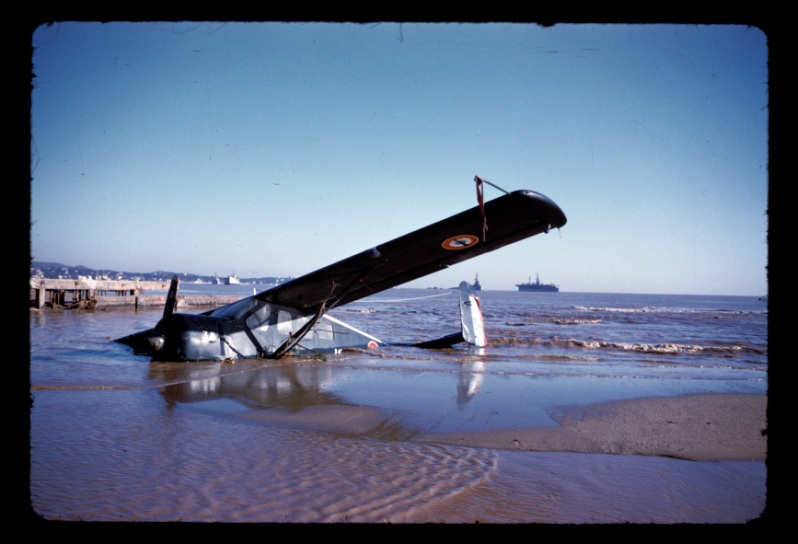

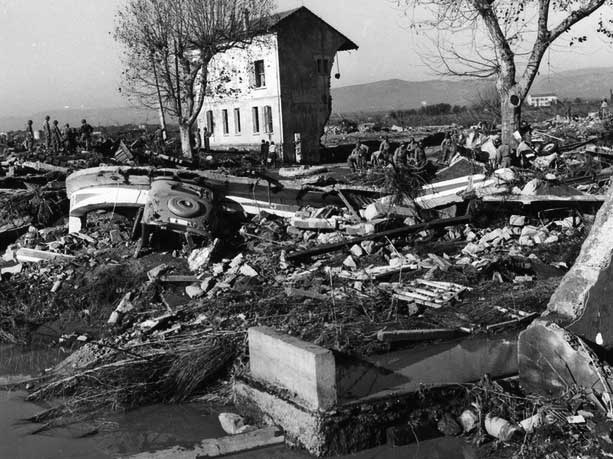

Затем волна, стерев по пути массу небольших автодорог и железнодорожных путей, уже высотой «всего» 3 м доходит до Фрежюса (почти 10 км от плотины), затопляя всю его западную половину, где, наконец, уходит в море.
Несмотря на кромешную темноту ночи, солдаты и морские пехотинцы французской армии, войск США, а также строители автодороги А8 в первые же часы после катастрофы (до официальной организации аварийно-спасательных работ) организуют оперативное транспортное снабжение с помощью вертолетов, катеров, строительной техники, грузовиков, понтонов. Доктора и медсестры всю ночь помогают множеству раненых людей, используя карманные фонарики.
Чуть позже французское правительство инициирует начало мероприйтий плана ORSEC (тот самый официальный план экстренной ликвидации последствий техногенных и природных катастроф). Военнослужащие местных военных баз, совместно с подразделением американских вертолетчиков, базирующимся неподалеку, занимаются аварийно-спасательными работами, помогают выжившим, собирают тела жертв. Генерал де Голль, президент Франции, также прибывает на место трагедии.
Официальные итоги катастрофы: по состоянию на 15 января 1960 года числятся погибшими и/или пропавшими без вести 423 человека, среди которых 135 детей.
В результате аварии
3Плотина Вайонт

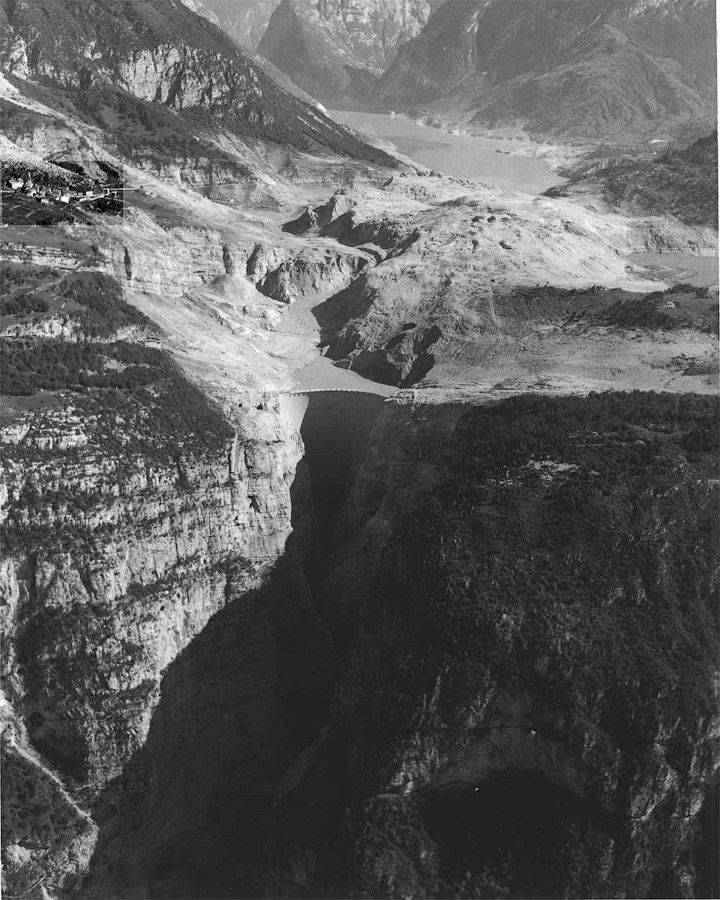

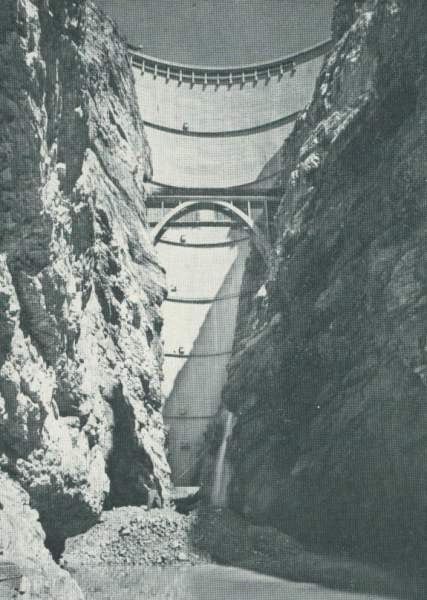

Плотина Вайонт — арочная бетонная плотина рядом с горой Монте Ток на реке Вайонт, притоке реки Пьяве в провинции Венеция на севере Италии, построенная в 1959 году (заполнение водохранилища началось в феврале 1960 г.), в основном, для выработки электроэнергии. Имеет высоту 261,6 м, длину по гребню — 190 м, ширину по основанию — 23 м и ширину по гребню — 3,9 м, за что считается одной из самых «изящных» плотин в мире.
Ещё с 1920-х годов планировалось построить в этом месте высокую плотину, но перипетии довоенных лет и Вторая мировая война помешали этим планам. Только 15 октября 1943 года был утвержден проект плотины, а в 1957 году началось строительство под руководством SADE (Адриатическая энергетическая корпорация), которая была монополистом в области электроснабжения в Северо-Восточной Италии.
Ещё до начала строительства высказывались опасения о геологической стабильности склонов водохранилища и окружающего горного массива, но SADE заверила всех, что все под контролем: геология ущелья хорошо изучена, и гора считается достаточно стабильной. В 1959 году при строительстве новой дороги со стороны горы Монте Ток были замечены первые трещины и подвижка грунта. По результатам обследования три независимых эксперта сказали, что массив со стороны Монте Ток нестабилен, и при заполнении водохранилища склон рухнет в бассейн. SADE их проигнорировала, так как необходимо было соблюсти сроки строительства.
Заполнение водохранилища не было прекращено, и 4 ноября 1960 года, при отметке воды в 190 метров (из запланированных 262), сошел первый оползень объемом около 800 тысяч кубических метров. После этого уровень воды был снижен до отметки 50 метров, и инженеры из SADE приступили к новым исследованиям. Великие умы пришли к выводу, что в ближайшем будущем будет новый оползень, который разделит водохранилище пополам. Во избежание этого приступили к сооружению специальной галереи (тоннеля) по дну (в теле оползня или горы) для того, чтобы когда сойдет следующий оползень и перекроет водохранилище поперек, его две части работали как сообщающиеся сосуды через построенную галерею.
15 сентября 1963 года весь склон горы съехал на 22 сантиметра, а в начале октября за раз съехал на целый метр. После этого было принято решение о спуске воды, но было уже поздно. SADE о подвижках грунта население ближайших деревень опять не информировала.
9 октября 1963 года примерно в 22:35 огромный оползень из 260 миллионов кубометров леса, земли и камней сошел в водохранилище (уровень заполнения был 245 метров из 262 по проекту) со скоростью 110 километров в час. Водохранилище было засыпано оползнем на высоту 170 метров, а вода объемом в 50 миллионов кубических метров перелилась через край плотины (по оценкам высота воды над верхним гребнем плотины была около 250 метров) и обрушилась смертельным валом высотой в 500 метров на долину реки, сметая все на своем пути. По долине этот массив воды уже катился с высотой в 20 метров, но и этого было более чем достаточно для трагедии.

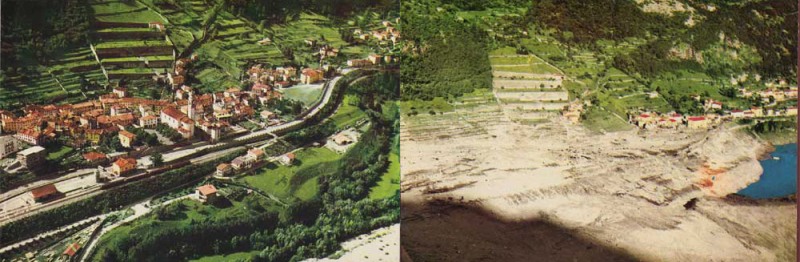

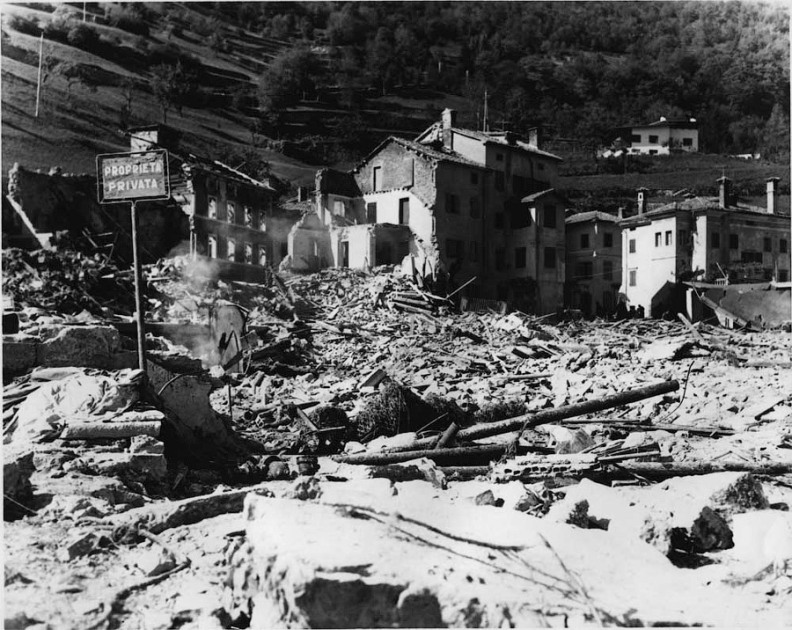

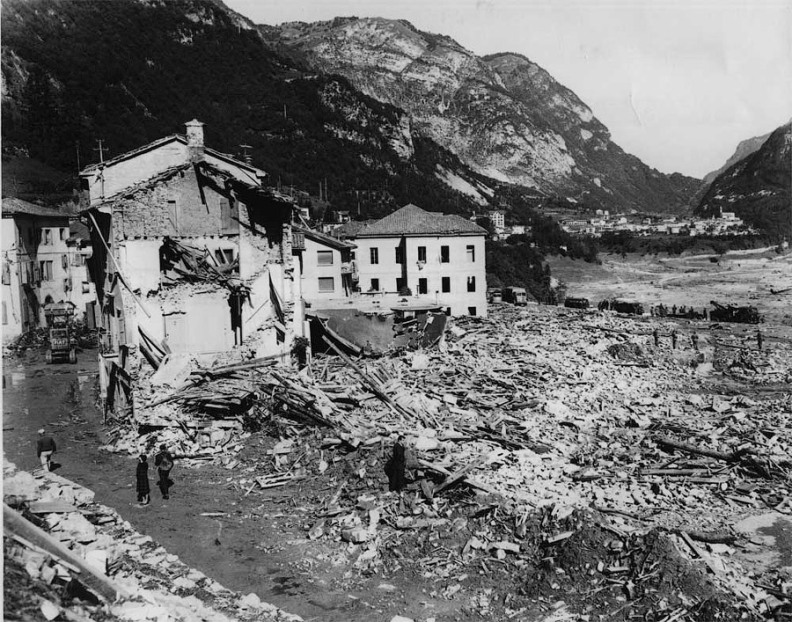

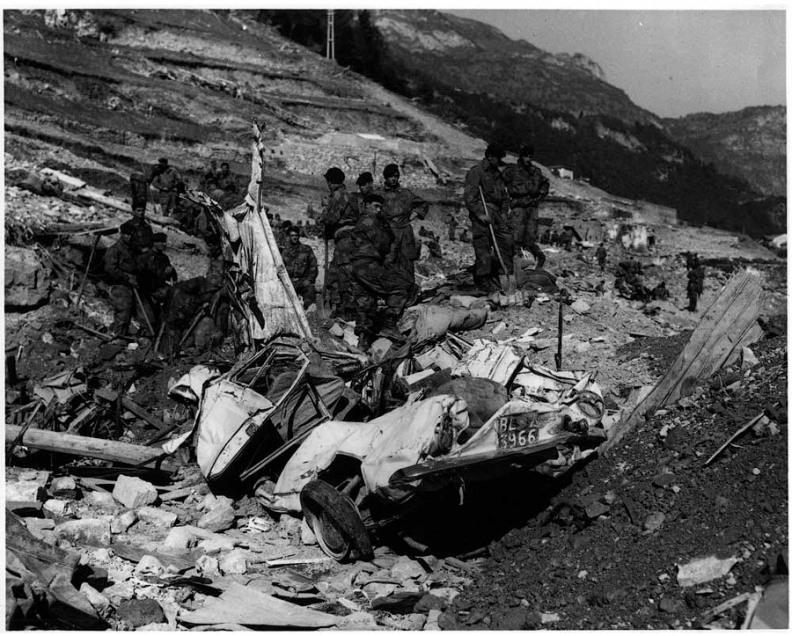

В результате затопления долины реки Пьяве были уничтожены деревушки Longarone, Pirago, Rivalta, Villanova и Faè. При этом погибло около 1450 человек. Помимо этого пострадали многие деревушки вниз по долине реки и те, которые находились около «вплеска». Всего по разным источникам погибло от 1900 до 2500 человек. Около 350 семей было полностью уничтожено.

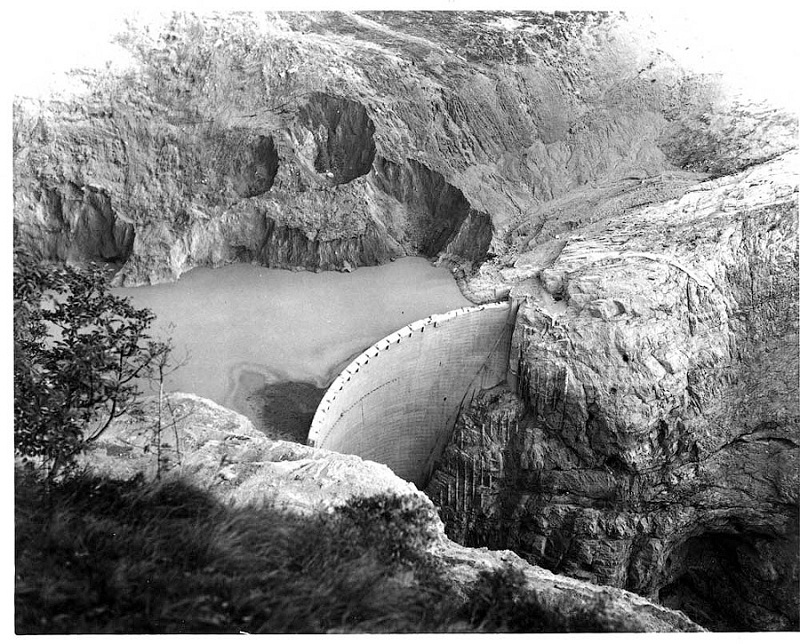

Сама плотина, хоть и испытала нагрузки, во много раз превышающие расчетные, устояла. Только потоком воды смыло около метра верхней кладки бетона с гребня.
По итогам разбирательства несколько инженеров из SADE и управляющей компании были осуждены на легкие сроки. Один из инженеров покончил с собой в 1968 году. А правительство Италии так не и подало в суд на SADE для возмещения убытков.
В качестве причины схода оползня называют неудачный выбор места строительства плотины, так как в южном склоне горы после детальных исследований была обнаружена скользящая поверхность.
Водохранилище так никогда и не было восстановлено. В 2002 году плотина была открыта для туристов.
4Плотина Баньцяо

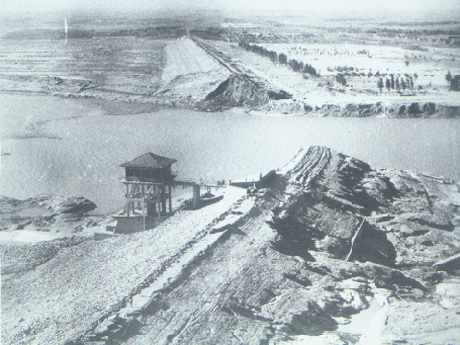

Плотина Баньцяо была построена в начале 1950-х на реке Жу в провинции Хэнань, для борьбы с наводнениями и производства электроэнергии. Плотина имела 118 метров высоты и объем резервуара 375 млн. м.куб.
В результате ошибок проектирования и строительства, немедленно после ввода плотины в эксплуатацию в ней появились трещины и протечки, которые были ликвидированы при участии советских инженеров. По новому проекту плотина была усилена стальными конструкциями, и стала считаться несокрушимой.
Один из ведущих китайских гидрологов, Чень Син, рекомендовал строительство 12 водоспусков для плотины Баньцяо, но в целях экономии было построено только 5, а Чень Син подвергнулся партийной критике за призывы к растрате народных средств. Прочие плотины в бассейне реки Жу, включая расположенную непосредственно выше плотины Баньцяо плотину Шиманьтань, стали строиться по аналогичным принципам экономии. Чень Син, публично критиковавший данное начинание, был отстранен от работы (после катастрофы он был привлечен к ликвидации последствий и восстановлению плотин).
Плотина Баньцяо была спроектирована с запасом на тысячелетнее наводнение (306 мм осадков в день). Однако в августе 1975 произошло двухтысячелетнее наводнение, за день выпала годовая норма осадков — 189 мм в час и 1060 мм в день, а китайская метеослужба не смогла его предсказать. Связь в провинции была частично утрачена из-за массовых разрушений.
6 августа из-за стремительного накопления воды в резервуаре, руководство Баньцяо запросило разрешение на открытие всех водоспусков, в котором им было отказано, из-за наводнений ниже по течению.
Утром 7 августа разрешение было дано, но до руководства Баньцяо оно дошло с опозданием из-за обрыва связи.
Вечером, в 19−30 7 августа, в плотине появилась первая трещина, и командир в/ч № 34450 Народно-Освободительной Армии Китая, приписанной к плотине, под свою ответственность приказал открыть все водоспуски. Однако, они уже оказались занесены илом и не справлялись с прибывающей водой.
Ночью 8 августа в 00−20, командир отправил запрос на авиаудар по плотине, но через 10 минут, в 00−30, рухнула находящаяся выше по течению плотина Шиманьтань, рассчитанная на пятисотлетнее наводнение и принявшая на себя практически двойную проектную нагрузку.
В 01−00, через полчаса, вода хлынула через верх плотины Баньцяо, и она тоже рухнула. Объем стока составлял 78,8 тыс. м. куб./сек, за 6 часов прошло 701 млн. тонн воды, а всего за время стихийного бедствия 15 738 млрд. тонн.
Образовавшаяся приливная волна имела высоту 3−7 метров, ширину 10 км и скорость 50 км/ч. Равнина ниже по течению была полностью смыта на площади в 55 км длиной и 15 км шириной. Было затоплено 7 районных центров и несчетное количество деревень. Телеграфные приказы об эвакуации запоздали или вообще не доходили из-за обрывов связи, сигналы бедствия в виде ракет, поданные в/ч № 34450, были никем не поняты, телефоны отсутствовали, солдаты-посыльные из в/ч № 34450 не смогли обогнать приливную волну, некоторые из них погибли и пропали без вести.
В населенных пунктах, своевременно получившие приказ об эвакуации, потери были относительно низкие: так, в расположенной сразу под плотиной деревне Шахэдянь погибло 827 человек из 6000.
В расположенной возле Шахэдянь, но своевременно не предупрежденной деревне Вэньчэн, погибло половина из 36 000 населения, а деревня Даовэньчэн была смыта с лица земли со всеми 9600 жителями.
Плотины, расположенные ниже по течению, пытались разрушить точечными авиаударами, с целью перенаправить поток наводнения в другое русло, но это слабо помогало. В итоге вода из прорвавшегося водохранилища Баньцяо снесла 62 плотины ниже по течению.
Первые оценки погибших колебались от 90 000 до 230 000, но впоследствии выяснилось, что десятки тысяч были смыты водой на сотни километров в соседние провинции, и вернулись домой позднее.
Согласно данным департамента гидрологии провинции Хэнань, всего в результате наводнения погибло 26 000 человек, еще 145 000 погибло сразу после, из-за голода и эпидемий. Было разрушено 5 960 000 домов, так или иначе пострадало 11 000 000 человек.

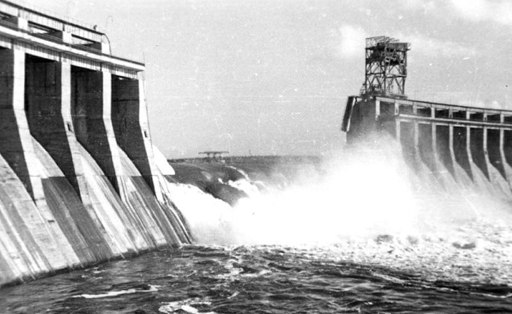

5Днепрогэс
18 августа 1941 г. гитлеровцы, бросив на прорыв танки и моторизованные войска с целью внезапного захвата Днепрогэса и плотины, по которой рассчитывали ворваться в город, прорвали оборону западнее Запорожья на узком участке фронта.
По мосту через старое русло Днепра врагу удалось прорваться на Хортицу, приблизиться к Днепрогэсу и начать орудийно-минометный обстрел его защитников.
Обороняющиеся подразделения, выполняя «приказ товарища Сталина от 3 июля 1941 года» переключив генераторы ГЭС на самосожжение, отступили на Левобережье.
Бывший начальник строительства Днепростроя Ф. Г. Логинов рассказывает: «Это было 18 августа 1941 года. В тот день Днепрогэс работал с полной нагрузкой, хотя снаряды летели через плотину и машинный зал электростанции. В случае отступления наших войск решено было оборудование станции и плотину вывести из строя, не дать противнику возможности пользоваться Днепрогэсом. Тяжелая, но необходимая операция была поручена главному инженеру Днепрогэса Григорию Шацкому…».
Немцы, впоследствии также подтвердили разрушение машинного зала работниками станции. В мемуарах Шпеера, который с сентября 1930 года был руководителем военного строительства Рейха, а с февраля 1942-го — имперским министром вооружения, сообщается: «…Посетил я и взорванную русскими электростанцию в Запорожье. В ней, после того, как крупная строительная часть сумела заделать брешь в плотине, были установлены немецкие турбины. При своем отступлении русские вывели из строя оборудование очень простым и примечательным образом: переключением распределителя смазки при полном режиме работы турбин. Лишенные смазки, машины раскалились и буквально пожрали сами себя, превратившись в груду непригодного металлолома. Весьма эффективное средство разрушения и всего — простым поворотом рукоятки одним человеком!».
Но турбины не были главной целью уничтожения. Следовало взорвать саму плотину. Немецкие войска были еще на правом берегу Днепра, в районе Никополя и Кривого Рога. О планируемом взрыве Днепровской дамбы никто не был предупрежден ни на самой дамбе, по которой в том времени двигались военные транспорты и войска, которые отходили на левый берег Днепра, ни населения и учреждения города Запорожье — километров 10−12 от гидроэлектростанции вниз по течению Днепра. Так же не были предупреждены военные части, расположенные вниз от Запорожья в днепровских плавнях, хотя телефонное соединение в то время на Левобережье функционировало нормально.
Изучение имеющихся документов 157-го полка войск НКВД по охране особо важных предприятий промышленности, охранявшего и оборонявшего Днепрогэс до последней минуты, позволяет с точностью до часов установить время подрыва плотины: 20.00−20.30 18 августа 1941 года.

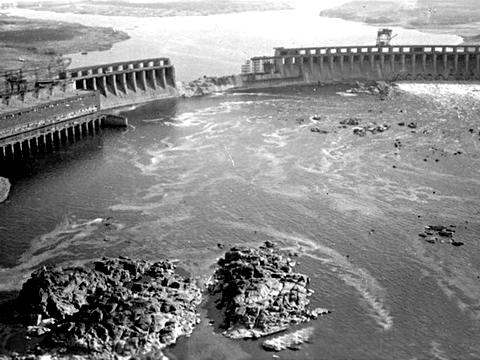

Именно в это время Днепрогэс, Днепровские плотины, железнодорожный мост через Днепр были взорваны.
Военные транспорты и люди, которые в то время двигались по дамбе, естественно, погибли. В результате взрыва моста и плотины на острове Хортица остался отрезанным полк пехоты, который переправлялся в это время на восточный берег.

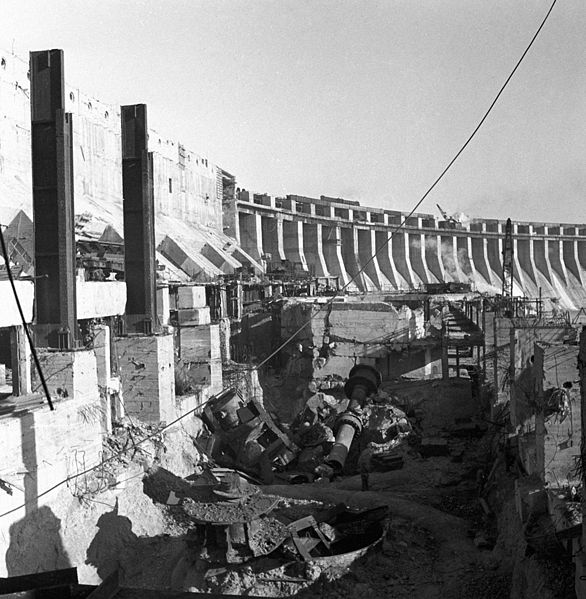

В теле плотины образовалась большая брешь, пошел активный сброс воды. В результате возникла обширная зона затопления в нижнем течении Днепра. Гигантская волна смыла несколько вражеских переправ, потопила много фашистских подразделений, укрывшихся в плавнях. Но вырвавшаяся на свободу вода не разделяла людей на «своих» и «чужих». Почти тридцатиметровая лавина воды пронеслась по Днепровской пойме, заливая все на своем пути. Всю нижнюю часть Запорожья с огромными запасами разных товаров, военных материалов и десятками тысяч тонн пищевых продуктов и другого имущества за какой-то час снесло. Десятки судов, вместе с судовыми командами, погибли в том ужасном потоке
Точных данных о том, сколько погибло человек среди местного населения и солдат советской армии, нет. Немецкое командование оценивало свои потери в живой силе в 1500 человек.
В плавневой зоне острова Хортицы и Днепровских плавнях на десятки километров к Никополю и дальше стояли на позициях военные части. Взрыв плотины резко поднял уровень воды в нижнем течении Днепра, где в это время началась переправа отходивших под Николаевом войск 2-го кавалерийского корпуса, 18-й и 9-й армий. Эти войска были «отрезаны» при переправе, частью пополнили число группировки войск, попавших в окружение и плен, а частью сумели переправиться в неимоверно тяжелых условиях, бросив артиллерию и военное снаряжение.

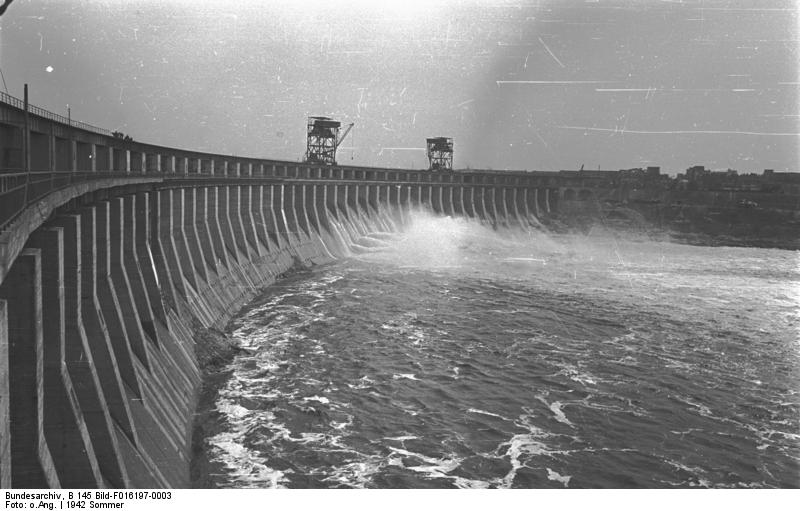

Осенью 1943 года при отступлении немцев плотина Днепрогэса снова была взорвана. При этом план полного уничтожения плотины был реализовал не полностью, поскольку советским саперам и разведчикам удалось повредить часть проводов идущих к детонаторам. Приказ был отдан командующим 1-й танковой армией вермахта Макензеном, а непосредственная ответственность за подрыв заряда, состоявшего из 300 тонн самой различной взрывчатки, возлагалась на командира 40-го танкового корпуса генерала Хенрици. Подрыв плотины Днепрогэса был среди пунктов обвинения немецких военных преступников в ходе Нюрнбергского процесса. Подвиг советских солдат, не допустивших подрыва, увековечен в Памятнике, установленном на могиле Неизвестного солдата.
